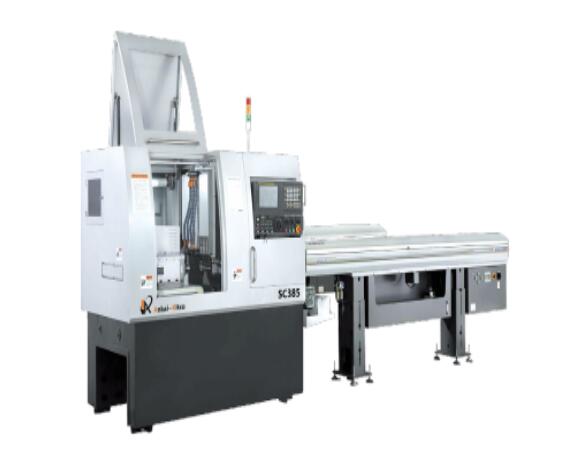

38型5轴车铣复合中心
QQ截图20161027143624

 设备技术参数规格及配置
1.标准规格参数



项目
SC385
机器
最大转速
主轴8,000min-1/副主轴8,000min-1
最大加工直径
Φ38mm
一次夹紧行程
220mm
快移速度
32m/min（X1：24m/min）
刀具标配
外径刀具
6把 [□16×16]
内径刀具
5把 [φ20柄-ER16]
横向动力刀具（集成）
4把 [ER16]
背面刀具（固定）
4把 [φ20柄-ER16]
电机
主轴
5.5/7.5KW
副主轴
1.5/2.2KW
横向
0.55/1.1KW
驱动
1KW
冷却
0.9KW
其他
冷却箱容量
200L
润滑油箱容量
1.8L
中心高度
1,000mm
重量
4，500Kg
尺寸（长×宽×高）
2800×1475×1850mm
NC控制规格
控制系统
FANUC 0i-TD 2路径
可控/联动轴数
7轴/4轴
显示器
LCD 10.4" 彩色液晶
FANUC标准参数
标准
刚性攻丝（主/副轴/横向）
标准
手轮回退
标准
同步/混合控制
标准
螺旋插补
标准
2.机械标准配置



机体标准配置
同步旋转导套装置
副轴工件顶出装置
产品输出装置
集中润滑系统
安全门锁装置
手摇脉冲发生器
三色信号灯
照明灯
变压器
主/副轴C轴+制动器
C轴分辨率：0.001°
3.机械选用配置



选用配置
副轴侧偏心动力刀具 2把 [ER16]+1把固定 [ER16]
背面动力刀具 3把旋转+1把固定 [ER16]
送料机
切屑传送装置
长件接料装置

4.机械关键零件配置品牌



品名
品牌
产地
备注
丝杠
THK
日本
精密级（P）
导轨
THK
日本
精密级
丝杠轴承
NSK
日本
自调向心，P4级
主轴轴承
NSK
日本
高速角接触轴承，P4级
动力头轴承
NSK
日本
角接触轴承，P4级
同步联动轴、精密花键轴
THK
日本
高精密级
控制系统
FANUC
日本
FANUC 0i-TD双通道 α系列
电主轴
FANUC
日本
α系列
伺服电机
FANUC
日本
α系列
