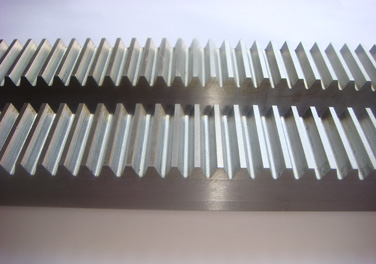

齿条

齿条有如下特点:

1)齿条同侧齿廓为平行线,它在与齿定线平行的任一直线上具有相同齿距 ,

2)齿条直线齿廓上各点具有相同的压力角,等于直线齿廓的齿形角,一般为标准值 ;

当齿轮齿条标准安装时,齿轮分度圆与齿条分度线重合,啮合角等于齿形角;齿轮以角速度

转动, 带动齿条以线速度

直线移动.

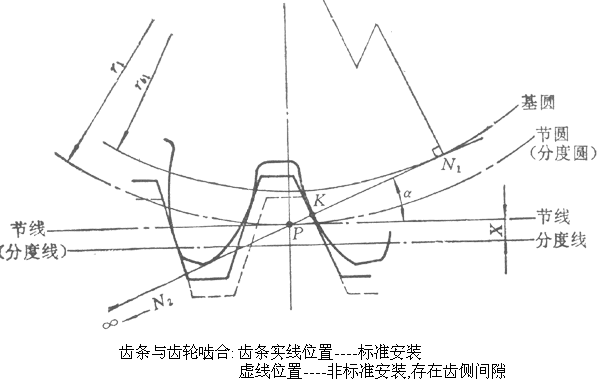

中心距增大后，齿条远离齿轮轴心01移动X距离(下图虚线所示),根据齿条直线齿廓的特点,啮合线

不会随齿条位置改变而改变,故节点位置P也不变化,此时,齿轮的分度圆仍然与节圆重合，啮合角仍然等于齿条的齿形角,即等于齿轮分度圆上的压力角;而齿条位置的改变使齿条的中线与节线不再重合，齿侧间隙j加大，顶隙增加。即：齿轮齿条正变位传动时
